Schnittansicht und Aufbauhöhen der Janßen-FBH im Nassaufbau

Je nachdem wo die Fußbodenheizung zum Einsatz kommt - in Räumen über Erdreich oder unbeheizten Kellerräumen einerseits oder über beheizten Räumen andererseits -, ändern sich aufgrund der einschlägigen gesetzlichen Vorschriften die Aufbaukomponenten und Aufbauhöhen. Zur Veranschaulichung haben wir hier die Janßen-Fußbodenheizung im Nassaufbau im Querschnitt dargestellt.

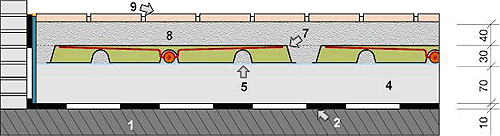

Sehen Sie nachfolgend zunächst den Fußbodenaufbau in Räumen, die über Erdreich oder unbeheizten Räumen liegen:

 Bodenplatte

 10 mm Dampfsperre

 70 mm Wärmedämmung (Wärmeleitgruppe 025)

 PE-Folie

 30 mm Heizflächenabdeckung mit integr. Alu.-Wärmeverteilern

 40 mm Zementestrich bzw. Zementmörtel

 Bodenbelag z.B. Stein, Parkett, Diele, Laminat, Teppich, PVC etc.

= 150 mm Bodenaufbauhöhe gesamt (ohne Bodenbelag)

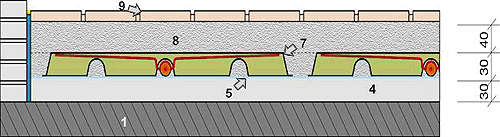

Sehen Sie nun die Fußbodenkonstruktion in Räumen, die selbst über beheizten Räumen liegen:

= 100 mm Bodenaufbauhöhe gesamt (ohne Bodenbelag)
